產品概述

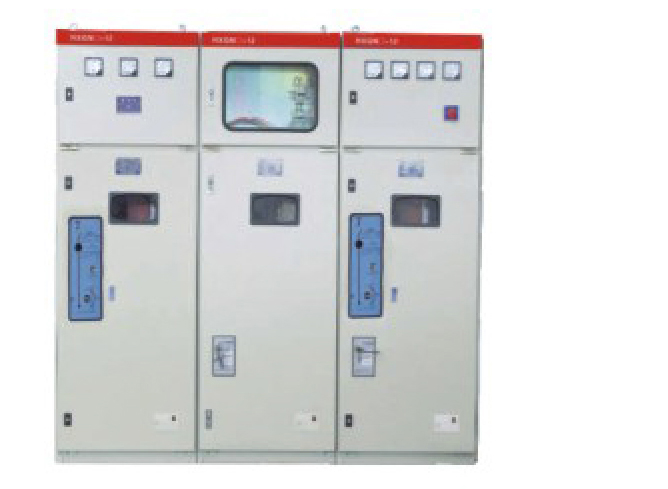

HXGN口-12型箱型固定式金屬封閉開關設備（簡稱環網柜）是額定電壓12kV，額定頻率50Hz的交流高壓成套電器裝置，主 要用于三相交流環網，終端配電網和工業用電設備，起接受、分配電能和等作用，它也適于裝入箱式變電站。

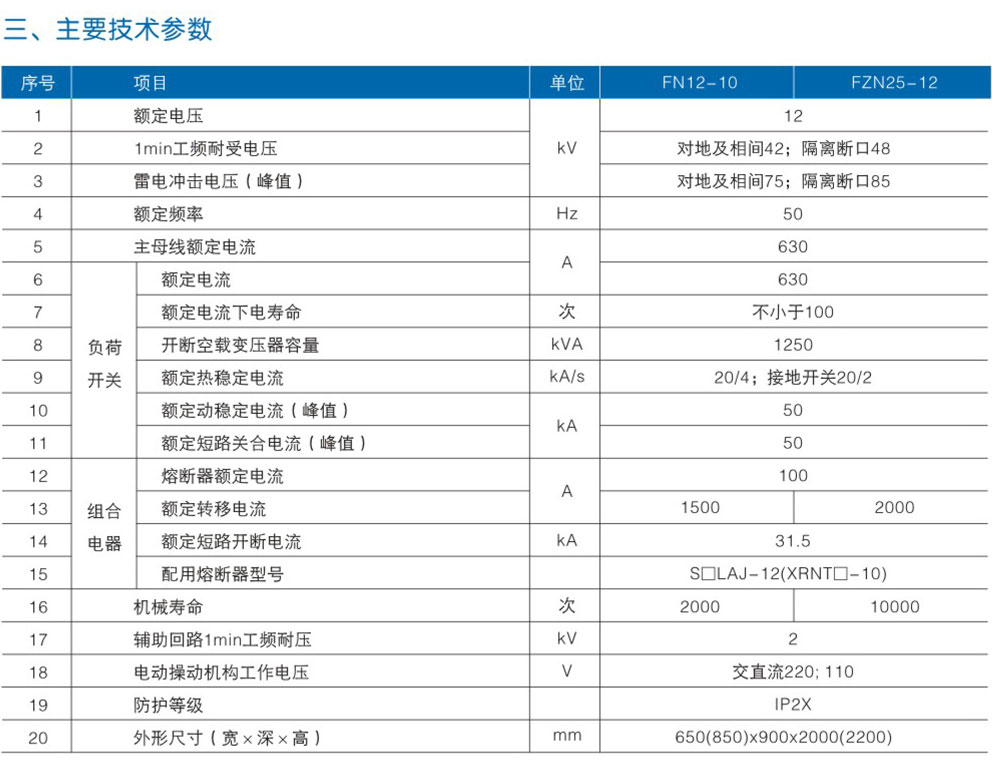

主要參數

二、結構特點

1.采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。

⒉既可配FN12-10型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器，且安裝尺寸完全一致。體積小， 免維修，三相聯動結構，具有明顯的隔離斷口。

3.配FN12-10型負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝。

4.可手動和電動操作，并具遠動遙控功能。

5.設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防”功能。

6.采用聯動防護絕緣活門，遮擋帶電觸頭，確保人身安全。

7.采用正面操作維護，可靠墻安裝。

8.面門裝有觀察窗，可清楚觀察柜內元件工作狀況。

9.符合GB3906標準。

四、安裝與調試

1.安裝時先將環網柜放置在安裝基礎上，并將其排列整齊、調試好，然后用緊固件緊固好。 2.安裝主母線時，打開母線室進行安裝，連接母線的接觸面應平整、無污物。 3.環網柜的接地應可靠按地，并對接地進行回路檢查。 4.調試時按環網拒使用說明書及柜內各元器件的說明書進行調試。 5.安裝調試后，將各自開關元件及防誤操作機構進行5次操作。未發現異?，F(xiàn)象，則認為開關機械操作正常。
